海灣電氣火災監控系統
消防安裝中，GST-DH9000壁掛式電氣火災監控如何布線？
來源： 時間：2021-12-01 09:48:04
電氣火災監控設備如何布線？冬季頻頻發生各類火災，有的則是電氣火災，天氣尤為干燥，有一些小區，也會放一些雜物在樓道，從而導致火災。小區線路老化，線路老化，也會導致發生火災。

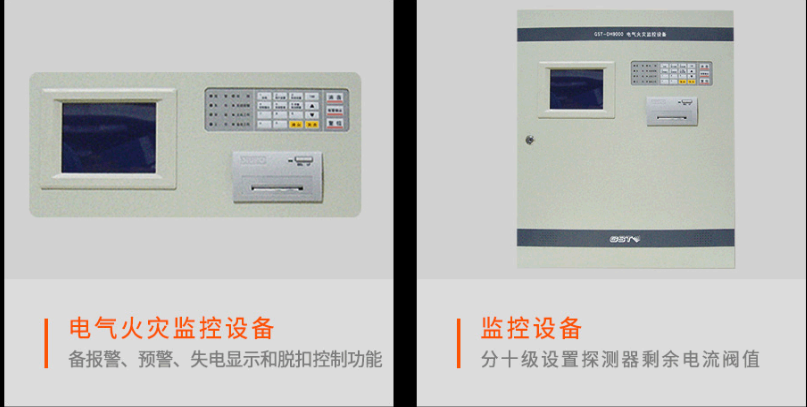

一、GST-DH9000壁掛式電氣火災監控設備特點：
1.GST-DH9000系列電氣火災監控設備具備報警、預警、失電顯示和脫扣控制功能。
2.在監控設備可以分十級設置探測器剩余電流閥值。
3.在電氣火災監控設備可以設定每個探測器報警后是否自動切斷供電線路，并可以設定切斷延時。
4.具有RS232通訊接口，可以連接計算機圖形顯示系統；可配置RS485接口，組成電氣火災監控系統網絡。
5.符合GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》--標準。
二、GST-DH9000壁掛式電氣火災監控設備產品規格：
型號 GST-DH9000
液晶屏規格 320×240點，5.4寸單色液晶
電氣火災監控設備容量 -大4路總線，每路總線可帶128個電氣火災探測器
線制 電氣火災監控設備與漏電探測器采用無極性信號二總線連接
使用環境 溫度：0℃~+40℃
相對濕度≤95% ，不結露
電源 主電：交流220V 電壓變化范圍 ＋10%～－15%
備電：DC24V密封鉛酸蓄電池
功耗 GST-DH9000B：-大80W
GST-DH9000G：-大150W
外形尺寸 500mm×170mm×600mm
三、GST-DH9000壁掛式電氣火災監控設備結構與安裝：
GST-DH9000結構與安裝
四、GST-DH9000壁掛式電氣火災監控設備接線：
電氣火災監控設備外接端子說明如下圖所示。
GST-DH9000接線
L、G、N：交流220V接線端子及交流接地端子；
ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
S+、S-：報警信號輸出，報警時輸出24V/0.1A，帶檢線功能；
RXD、TXD、GND：標準RS232接口，連接CRT系統的接線端子；
A、B：標準RS485接口，電氣火災監控設備聯網的通訊總線端子。
五、GST-DH9000壁掛式電氣火災監控設備布線要求：
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
電氣火災監控系統如何布線？
1、應采取三防措施。
2、按消防用電的規定執行。各個安裝接線端，接線時不得反接，數量不得超過2根。
3、須嚴格區分N線和PE線，穿過剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。
4、總線安裝走線時，強弱電線需注意分開走線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。
冬季火災事件頻發，大量使用電熱毯或者暖氣，電熱毯容易忘記關閉，造成火災。電瓶車電瓶在室內充，如果沒有人在看，在充電，或者把電瓶拿到電梯，也會造成火災。
