獅島電氣火災監控系統
消防檢測中，SSDH-J610R電氣火災監控設備如何檢測
來源： 時間：2021-12-01 10:22:08
電氣火災監控設備如何檢測？在使用電氣火災監控設備檢測時候，會根據哪些進行監測呢？

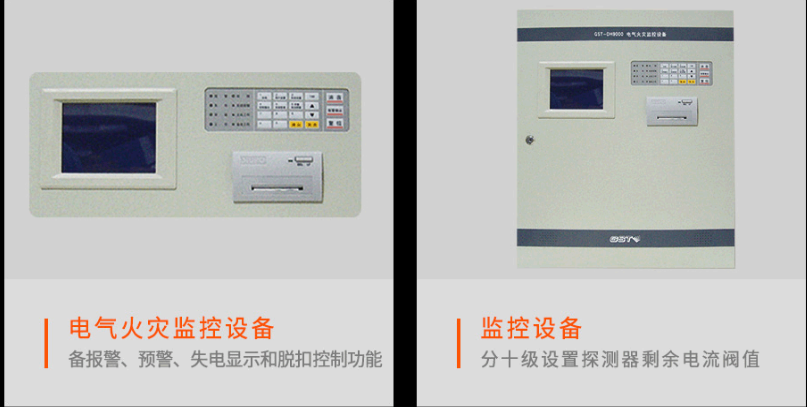

一、SSDH-J610R電氣火災監控設備概述：
SSDH-J610R型電氣火災監控設備是面向民用和工業雙重領域的新一代超早期電氣火災監控產品，具有超早期、高智能、小型化、多功能、高可靠性、簡單實用等特點。該監控設備采用模塊化組板技術，優化了人機接口界面，同時具有一定的控制功能，這一切使整個系統易于安裝、調試及維護。SSDH-J610型電氣火災監控主機采用總線制數據傳輸方式，配接SSDH-S612型剩余電流式火災探測器和SSDH-C615型溫度式火災探測器，組成大容量電氣火災監控報警系統。
二、SSDH-J610R電氣火災監控設備工作原理：
SSDH-J610R型電氣火災監控設備的主機板主要有電源電路、主機電路和通訊接口電路組成，電源電路主要由主供電電路和備電電路組成，主電工作的同時對備電進行充電，當電池充滿時，自動轉換為浮充狀態，抵消電池的自放電，保證電池供電時的容量。主機電路由單片機、程序存儲器、數據存儲器、接口擴展電路組成。單片機采用78E58B，功能強，指令豐富，是廣為應用的優秀機種。程序存儲器16K，數據存儲器40K。
SSDH-J610R型電氣火災監控設備通訊接口電路由RS485專用通訊接口芯片實現，與探測器通過RS485總線進行信息交互，監控設備主動接收?qǐng)?bào)警器的正常、故障、報警信息，存儲、分析、處理，進行聲光指示或打?。蛇x擇配置）輸出。顯示板由漢字液晶顯示電路、聯動電路和打印機電路組成，顯示電路主要由按鍵輸入電路，時鐘電路，顯示驅動電路及漢字液晶組成。通過這些電路可輸入操作指令，輸出報警或指示信息。聯動電路主要由驅動電路ULN2803和繼電器組成，可實現自動控制和手動控制。監控設備可實現簡單的聯動輸出功能。打印機采用漢字打印機。
三、SSDH-J610R電氣火災監控設備主要特性及技術指標：
型號 SSDH-J610R
監控設備容量 可配接128點探測器,提供8組繼電器輸出
與探測器的通訊距離 -長1200米
報警時間 ≤30秒
繼電器觸點容量 AC220V/1A,DC24V/1A
監控設備可提供外輸出電源容量 24V/1A,如果需要大容量電源,請外配其它消防電源
事件記錄容量 -近256條(報警、故障、復位)
打印功能 可選漢字打印輸出
控制器工作電源 AC220V/50HZ
溫度范圍 0℃-+55℃
相對濕度 ≤95
1、路徑溫度監測
這種方法主要是根據溫度、電壓、變壓器來監測線路的溫度，溫度越高，就會產生警報信息，警告相關人員線路高溫引起的電氣火災。
2、剩余電流監測
剩余電流也稱為泄漏電流，這種監測方法是根據接地進行的，必須在監測客戶施工建筑物場地的接地情況后安裝。如果客戶的接地狀態沒有電力工程，可能會有相對個別的變電系統軟件或TT型接地方法。
電氣火災監控系統具有獨特的優勢，可以保障客戶的電氣安全，許多領域引進了電氣火災監控系統，使電氣火災能夠阻止你的生產制造。我們都可以在監控電氣火災監控系統的情況下，按照上述方法開展實際操作。
一、SSDH-J610R電氣火災監控設備概述：
SSDH-J610R型電氣火災監控設備是面向民用和工業雙重領域的新一代超早期電氣火災監控產品，具有超早期、高智能、小型化、多功能、高可靠性、簡單實用等特點。該監控設備采用模塊化組板技術，優化了人機接口界面，同時具有一定的控制功能，這一切使整個系統易于安裝、調試及維護。SSDH-J610型電氣火災監控主機采用總線制數據傳輸方式，配接SSDH-S612型剩余電流式火災探測器和SSDH-C615型溫度式火災探測器，組成大容量電氣火災監控報警系統。
二、SSDH-J610R電氣火災監控設備工作原理：
SSDH-J610R型電氣火災監控設備的主機板主要有電源電路、主機電路和通訊接口電路組成，電源電路主要由主供電電路和備電電路組成，主電工作的同時對備電進行充電，當電池充滿時，自動轉換為浮充狀態，抵消電池的自放電，保證電池供電時的容量。主機電路由單片機、程序存儲器、數據存儲器、接口擴展電路組成。單片機采用78E58B，功能強，指令豐富，是廣為應用的優秀機種。程序存儲器16K，數據存儲器40K。
SSDH-J610R型電氣火災監控設備通訊接口電路由RS485專用通訊接口芯片實現，與探測器通過RS485總線進行信息交互，監控設備主動接收?qǐng)?bào)警器的正常、故障、報警信息，存儲、分析、處理，進行聲光指示或打?。蛇x擇配置）輸出。顯示板由漢字液晶顯示電路、聯動電路和打印機電路組成，顯示電路主要由按鍵輸入電路，時鐘電路，顯示驅動電路及漢字液晶組成。通過這些電路可輸入操作指令，輸出報警或指示信息。聯動電路主要由驅動電路ULN2803和繼電器組成，可實現自動控制和手動控制。監控設備可實現簡單的聯動輸出功能。打印機采用漢字打印機。
三、SSDH-J610R電氣火災監控設備主要特性及技術指標：
型號 SSDH-J610R
監控設備容量 可配接128點探測器,提供8組繼電器輸出
與探測器的通訊距離 -長1200米
報警時間 ≤30秒
繼電器觸點容量 AC220V/1A,DC24V/1A
監控設備可提供外輸出電源容量 24V/1A,如果需要大容量電源,請外配其它消防電源
事件記錄容量 -近256條(報警、故障、復位)
打印功能 可選漢字打印輸出
控制器工作電源 AC220V/50HZ
溫度范圍 0℃-+55℃
相對濕度 ≤95
1、路徑溫度監測
這種方法主要是根據溫度、電壓、變壓器來監測線路的溫度，溫度越高，就會產生警報信息，警告相關人員線路高溫引起的電氣火災。
2、剩余電流監測
剩余電流也稱為泄漏電流，這種監測方法是根據接地進行的，必須在監測客戶施工建筑物場地的接地情況后安裝。如果客戶的接地狀態沒有電力工程，可能會有相對個別的變電系統軟件或TT型接地方法。
電氣火災監控系統具有獨特的優勢，可以保障客戶的電氣安全，許多領域引進了電氣火災監控系統，使電氣火災能夠阻止你的生產制造。我們都可以在監控電氣火災監控系統的情況下，按照上述方法開展實際操作。
