1、電氣火災監控系統設計圖

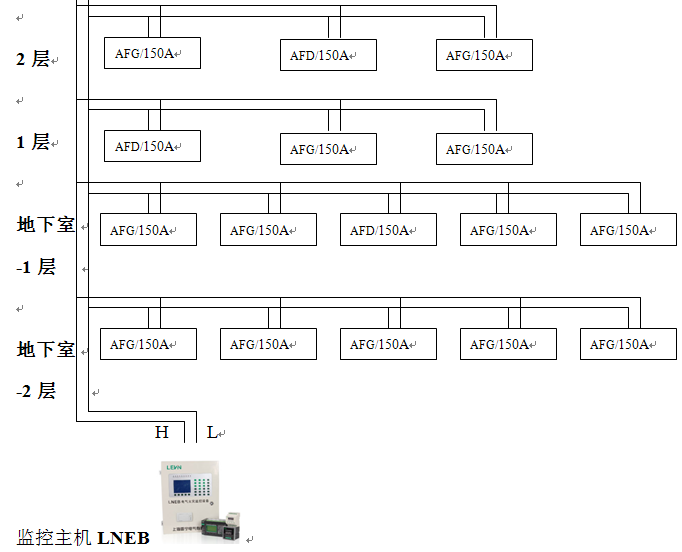

 2、電氣火災監控系統布線圖型號詳解：

1)方框代表一個配電箱，AFG  代表1漏電和4溫度漏電監控器，AFD代表1漏電和1溫度漏電監控器，150A代表總開關的安培數

2)LNEB   代表壁掛式監控主機

3)H、L    分別代表通訊線纜，分別代表高電位和低電位

3、電氣火災監控系統配置清單：

1、電氣火災監控設備1臺，型號：LNEB

2、剩余電流式電氣火災監控探測器N臺，型號：LNE380-AFG

3、剩余電流式電氣火災監控探測器N臺，型號：LNE380-AFD

4、漏電探頭（漏電互感器）N只，型號：LHY-A或LHF-100A

4、電氣火災監控系統方案詳細介紹：

1. 電氣火災監控主機安放在消防控制室。

2. 從主機引出兩跟通訊線(RVVP 2×1.5)，分H（高電位）和L（低電位）。

3. 所有監控探測器以并聯的方式直接并聯到通訊線上，網橋中繼器根據實際距離及探測器的數量串聯到通訊線中。

4. 漏電探頭按說明書接到監控探測器上，連接無極性（沒有正負之分）。

5. 檢測監控探測器與監控主機通訊線纜H、L是否接對。

6. 監控探測器通電后設置唯一的地址，主機以管理員身份登錄，選擇“自動登記”。

7. 當通訊正常時，監控探測器“通訊”燈間斷閃爍，通訊故障則不顯示，同時主機上通訊燈也會點亮。

不同品牌型號電氣火災監控系統可能存在差異，以廠家資料為準。
